核心技術

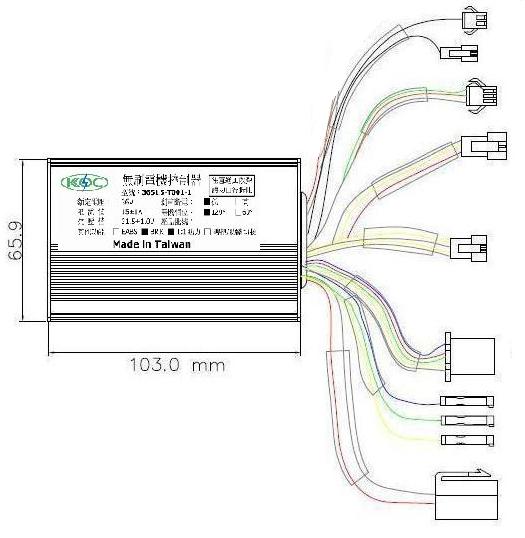

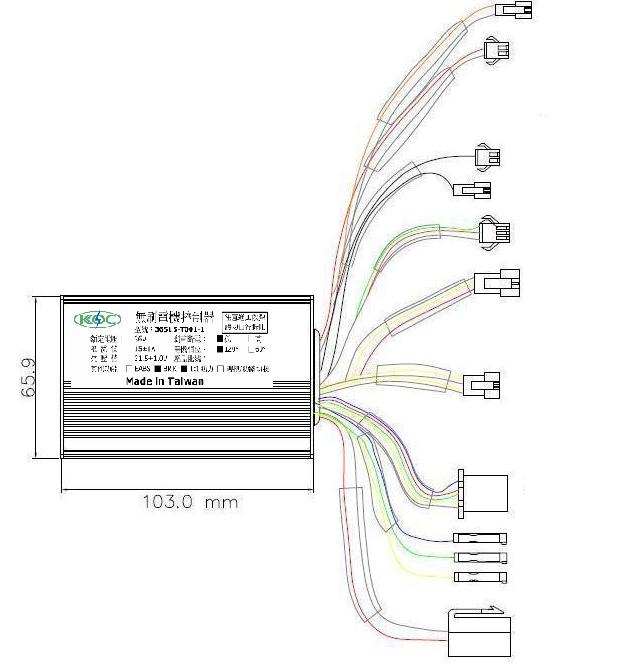

直流無刷電機控制器

   36S15-T001系列為國內上市公司開發之直流無刷電機控制器,主IC使用日本半導體大廠RENESAS元件、MOSFET使用歐洲半導體大廠ST 元件、電容使用日本Rubycon元件,適用於三相無刷電機驅動,其輸出電路由n通道FET構成,產品訴求高信賴性、自我保護功能強。

1.     功能:

l        1:1助力功能

l        欠壓保護功能

l        堵轉保護功能

l        過電流保護功能

l        防飛車保護功能

l        防暴衝保護功能

l        防水/防振/防潮功能



2.    主要規格:

項目

Min

Typ

Max

Unit

輸入電壓
Input voltage

31.5

36

48

V

最大限制電流
Input current

14

15

16

A

最大輸出功率
Maximum Output Power



250

400

W















3.     操作說明

I. 一般狀態

l        操作環境溫度:-20℃ ~ 60℃

l        操作環境溼度: 50 ~ 90%

l        輸入電壓: 36V

l        靜態工作電流: 40mA以下 ( 外部不超過4個霍爾元件的條件下)

l        傳輸效率: 85%以上

II.

l        助力:

     當腳踏板給電動車向前力時,電機提供相對助力輔助,使騎乘者減輕負荷。踏板反向運轉則電機不輸出,以確保全。

l        欠壓保護:

            為了保護電池,當電池電壓低於31.5±1V時進入保護模式,         控制器停止輸出電力。

l        過電流保護:

      當電機負載逐漸增大使控制器的輸出電流大於15A時,如過流是處於運行狀態,控制器將限流固定於15A,若偵測到電機轉速過低時,則會降低輸出電流以保護控制器、電池與馬達。

l        堵轉保護:

      同上述,如電機處於純堵轉狀態,控制器先將電流輸出降至安全電流值一半,再停止輸出電力以保護控制器及電池,期間保護作動時間約2±1秒。

l        飛車保護:

      在啟動時或運行中,感應電壓都應保持在4V以下,超出此範圍則電機停止輸出。

l        暴衝保護:

      在啟動前,若預置感應電壓超過1.4V或電路故障,則送電後電機停止輸出,以保障安全。

l        防水、防蝕、防塵: (模組)

      使用防水硅膠及樹脂均勻塗佈於電路板、及出線孔,以達到防水、防蝕、防塵的效果。
